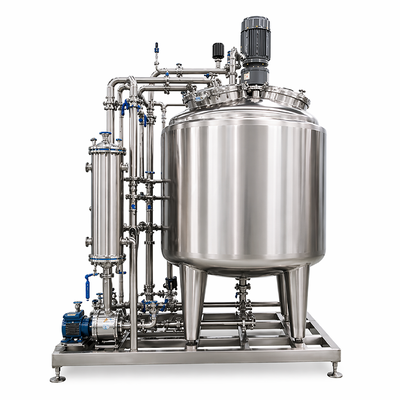

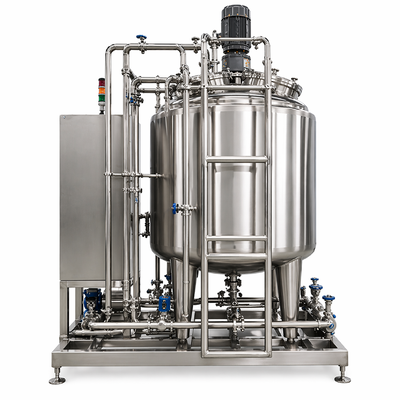

Biophar Oplossingsvoorbereidingssysteem 1000L met SS316L Vat (GMP Standaard, Touchscreen Bediening)
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CHONGYANG |
| Certificering: | ISO,CE |
| Modelnummer: | CY-SPS-500L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | Exporteer standaard houten doos |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100 sets/maand |
|
Gedetailleerde informatie |
|||
| Capaciteit: | 300L / 500L / 1000L / 2000L / 3000L / Aangepast | Materiaal: | SS316L (productcontactonderdelen), SS304 (frame) |
|---|---|---|---|
| Oppervlakteafwerking: | Interne Ra ≤0,4μm, externe mat/gepolijst | Controlesysteem: | PLC automatische besturing met touchscreen (optioneel Schneider) |
| Functie: | Meng-, verwarmings- en koelmantel, CIP/SIP-reinigingssysteem | Sollicitatie: | Farma/Biopharma/Cosmetica/Voedingsindustrie |
Productomschrijving
Biophar-oplossingsvoorbereidingssysteem 1000L met SS316L-vat (GMP-standaard, aanraakschermbesturing)
1. Productnaam
Systeem voor het bereiden van een oplossing 1000L met SS316L-vat (GMP-standaard, aanraakschermbesturing)
2. Productoverzicht
Het 1000L-oplossingsvoorbereidingssysteem is ontworpen voor hygiënische vloeistofmenging en -voorbereiding in hoogst standaard productieomgevingen.het zorgt voor corrosiebestendigheid, gemakkelijk schoonmaakbaar en consistente batchkwaliteit.
Het systeem is voorzien van een touchscreen-besturing met PLC-automatisering voor nauwkeurige werking, real-time monitoring en herhaalbare procesbesturing.De op de skid gemonteerde structuur maakt een snelle installatie en integratie in bestaande productielijnen mogelijk.
3. Toepassingen
- Biotechnologische media en bufferpreparaten
- Cosmetische vloeistofmengsels
- Verwerking van levensmiddelen en dranken
- Vloeibare formulering van hoge zuiverheid
- Laboratorium- en proefproductie
4. Processtroomdiagram
→ Verwarming/koeling → Circulatie-lus → Filtratie-eenheid → Opberging/overdracht
Beschrijving van het proces:
Het water en de grondstoffen worden via een gecontroleerd doseringssysteem in de mengvat ingevoerd.De temperatuur wordt gehandhaafd door het jas systeemDe eindoplossing wordt gefilterd en overgebracht voor gebruik stroomafwaarts.
5. Belangrijkste kenmerken
- SS316L-contactonderdelen met een hygiënisch ontwerp
- Een glad intern oppervlak (Ra ≤ 0,4 μm optioneel)
- PLC-besturing met touchscreeninterface
- Stabiel mengen met een roermachine met variabele snelheid
- Optioneel verwarmings- en koeljas
- Ontwerp van gesloten systemen om het risico op verontreiniging te verminderen
- CIP-klaar voor efficiënt reinigen
6. Technische parameters
| Artikel 1 | Specificatie |
|---|---|
| Capaciteit | 1000 liter |
| Contactmateriaal | SS316L |
| Buitenmateriaal | SS304 |
| Oppervlakte afwerking | ≤ 0,8 μm (optioneel ≤ 0,6 / ≤ 0,4 μm) |
| Type van het mengsel | met een vermogen van niet meer dan 50 W |
| Gemengingssnelheid | 0 ̊60 rpm (instelbaar) |
| Verwarming/koeling | Jacket (optioneel) |
| Controlesysteem | PLC + HMI (touchscreen) |
| Reinigingssysteem | CIP klaar |
| Werkdruk | 0,3 MPa |
| Ontwerptemperatuur | -10°C tot 120°C |
| Stroomvoorziening | 220V / 380V, 50/60 Hz |
| Installatie | met een breedte van niet meer dan 15 mm |
| Ontwerpnorm | GMP-gericht, ISO |

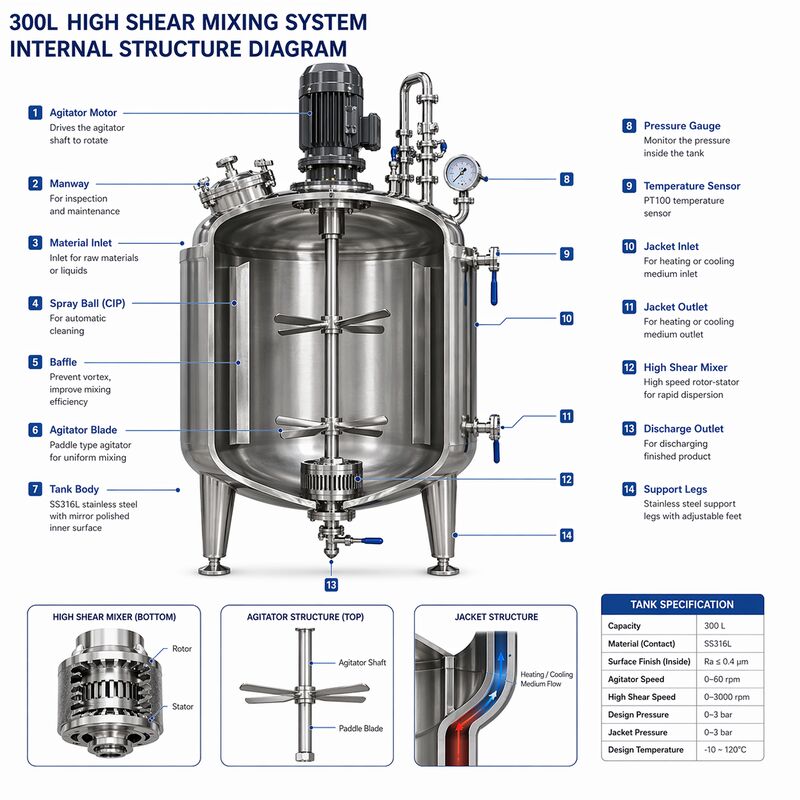

7. Configuratielijst
| Component | Beschrijving |
|---|---|
| Mengtank | 1000L SS316L vaartuig met manway |
| Agitator | Variabele snelheid bovenin |
| Jacketsysteem | Verwarming/koeling jas (facultatief) |
| Controlepaneel | PLC met touchscreen |
| Ventielen | Sanitaire diafragmaventielen |
| Pijpleiding | SS316L hygiënische leidingen |
| Pomp | Circulatie-/overbrengpomp |
| Filtereenheid | Optioneel filtersysteem |
| Sensoren | Temperatuur, druk, niveau |
| CIP-interface | Reiniging van havens |
| Frame | Slijpbasis van roestvrij staal |
8. Projectgevallen
Geval 1 ¢ Productiefaciliteit Zuidoost-Azië
Een 1000L-systeem verbeterde de efficiëntie van het proces en verminderde de handmatige interventie door middel van geautomatiseerde besturing.
Geval 2 ¢ Europa Liquid High-Purity Line
De aanraakschermcontrole maakte een nauwkeurige aanpassing van de parameters mogelijk en zorgde voor een consistente productkwaliteit.
9. Certificaties en normen
- GMP-georiënteerde ontwerpbeginselen
- ISO 9001 Kwaliteitsmanagement
- Hygiënische leidingen en sanitaire installaties
- Facultatieve naleving van de richtlijnen van de FDA / WHO
10. Veelgestelde vragen
V1: Is het systeem volledig automatisch?
Ja, PLC-besturing met touchscreen maakt automatische bediening mogelijk.
Q2: Kan het systeem op maat worden gemaakt?
Ja, capaciteit, configuratie en automatiseringsniveau kunnen worden aangepast.
V3: Is de temperatuurregeling beschikbaar?
Ja, een optionele verwarming en koeling jas kan worden geïntegreerd.
V4: Ondersteunt het systeem reiniging?
Ja, het is ontworpen met CIP-klaar verbindingen.
V5: Biedt u installatieondersteuning?
Ja, er zijn wereldwijde installatie- en inbedrijfstelling diensten beschikbaar.
11. CTA (call to action)
Op zoek naar een betrouwbaar 1000L oplossing voorbereidingssysteem?
Neem contact met ons op voor een aangepast ontwerp en een offerte.
