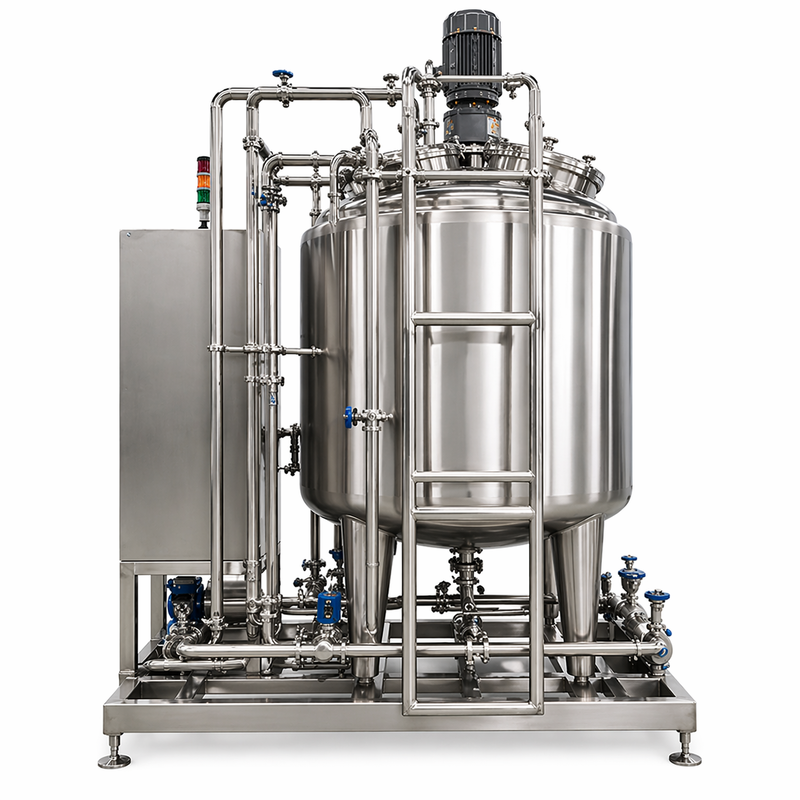

Geautomatiseerd Oplossingsvoorbereidingssysteem 1500L met SS316L Tank (Volledig Automatische Besturing, CIP/SIP Systeem)
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CHONGYANG |
| Certificering: | ISO,CE |
| Modelnummer: | CY-SPS-500L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | Exporteer standaard houten doos |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100 sets/maand |
|
Gedetailleerde informatie |
|||
| Capaciteit: | 300L / 500L / 1000L / 2000L / 3000L / Aangepast | Materiaal: | SS316L (productcontactonderdelen), SS304 (frame) |
|---|---|---|---|
| Oppervlakteafwerking: | Interne Ra ≤0,4μm, externe mat/gepolijst | Controlesysteem: | PLC automatische besturing met touchscreen (optioneel Schneider) |
| Functie: | Meng-, verwarmings- en koelmantel, CIP/SIP-reinigingssysteem | Sollicitatie: | Cosmetisch/Voedingsindustrie/Overig |
Productomschrijving
Geautomatiseerd Oplossingsvoorbereidingssysteem 1500L met SS316L Tank (Volledig Automatische Besturing, CIP/SIP Systeem)
1. Productnaam
Geautomatiseerd Oplossingsvoorbereidingssysteem 1500L met SS316L Tank (Volledig Automatische Besturing, CIP/SIP Systeem)
2. Productoverzicht
Het 1500L Geautomatiseerde Oplossingsvoorbereidingssysteem is ontworpen voor grootschalige hygiënische vloeistofmenging en -voorbereiding. Uitgerust met volledig automatische PLC-besturing en geïntegreerde CIP/SIP-mogelijkheden, zorgt het systeem voor consistente productkwaliteit, herhaalbare werking en efficiënte reinigings-/sterilisatiecycli.
Geconstrueerd met SS316L contactdelen en een sanitair ontwerp, voldoet het aan hoge reinheidsnormen en is het geschikt voor continue en batchverwerkingsapplicaties.
3. Toepassingen
- Biotechnologische vloeistofbereiding
- Cosmetische productielijnen
- Voedsel- en drankenverwerking
- Chemische vloeistofmenging
- Industriële vloeistofsystemen met hoge normen
4. Processtroomdiagram
→ Verwarmings-/Koelmantel → Circulatielus → Filtratie-eenheid
→ CIP/SIP Reiniging → Opslag / Transfer
Procesbeschrijving:
Water en materialen worden via geautomatiseerde dosering in de mengtank ingevoerd. Het roerwerk zorgt voor homogene menging. Temperatuurregeling wordt bereikt via het mantel-systeem. De oplossing wordt gecirculeerd, gefilterd en getransfereerd. CIP/SIP-systemen zorgen voor interne reinheid en sterilisatie zonder demontage.
5. Belangrijkste Kenmerken
- SS316L contactoppervlakken met hygiënisch ontwerp
- Volledig automatische PLC-besturing met touchscreen interface
- Geïntegreerd CIP & SIP-systeem voor reiniging en sterilisatie
- Optionele verwarmings- en koelmantel
- Hoog-efficiënte menging met roerwerk met variabele snelheid
- Gesloten systeemontwerp om het risico op contaminatie te verminderen
- Op skid gemonteerde compacte structuur voor eenvoudige installatie
6. Technische Parameters
| Item | Specificatie |
|---|---|
| Capaciteit | 1500 L |
| Contactmateriaal | SS316L |
| Extern Materiaal | SS304 |
| Oppervlakteafwerking | ≤0.8 μm (≤0.6 / ≤0.4 μm optioneel) |
| Mengtype | Bovengemonteerd roerwerk |
| Mengsnelheid | 0–60 rpm (instelbaar) |
| Verwarming/Koeling | Mantel tank |
| Besturingssysteem | PLC + HMI (volledig automatisch) |
| Reinigingssysteem | CIP + SIP geïntegreerd |
| Werkdruk | 0–0.3 MPa |
| Ontwerptemperatuur | -10°C tot 120°C |
| Voeding | 220V / 380V, 50/60 Hz |
| Installatie | Op skid gemonteerd |
| Ontwerpstandaard | GMP-georiënteerd, ISO |
7. Configuratie Lijst
| Component | Beschrijving |
|---|---|
| Mengtank | 1500L SS316L vat met mangat |
| Roerwerk | Bovengemonteerd met variabele snelheid |
| Mantel Systeem | Verwarmings-/koelmantel |
| Bedieningspaneel | PLC met touchscreen |
| CIP Systeem | Automatische reinigingseenheid |
| SIP Systeem | Stoomsterilisatiesysteem |
| Kleppen | Sanitaire membraanafsluiters |
| Leidingen | SS316L hygiënische leidingen |
| Pomp | Circulatie-/transferpomp |
| Filter Eenheid | Patroon-/membraanfiltratie |
| Sensoren | Temperatuur, druk, niveau |
| Platform | Roestvrijstalen skid frame |
8. Projectgevallen
Geval 1 – Industriële Faciliteit Zuidoost-Azië
Een 1500L geautomatiseerd systeem verbeterde de productie-efficiëntie en verminderde handmatige bediening door PLC-besturing en geautomatiseerde reinigingscycli.
Geval 2 – Cosmetische Fabriek Midden-Oosten
Geïntegreerd CIP/SIP-systeem zorgde voor hoge hygiëneniveaus en verminderde stilstand tussen batches.
9. Certificeringen & Normen
- GMP-georiënteerde ontwerpprincipes
- ISO 9001 Kwaliteitsmanagement
- Hygiënische leidingen en sanitaire fittingen
- Optionele naleving van FDA / WHO richtlijnen
10. FAQ
V1: Is het systeem volledig automatisch?
Ja, het is uitgerust met PLC-besturing en touchscreen bediening.
V2: Wat is het voordeel van CIP/SIP?
Het maakt automatische reiniging en sterilisatie mogelijk zonder demontage, wat tijd bespaart en hygiëne garandeert.
V3: Kan het systeem worden aangepast?
Ja, capaciteit, configuratie en automatiseringsniveau kunnen worden aangepast.
V4: Ondersteunt het temperatuurregeling?
Ja, er zijn opties voor verwarming en koeling via de mantel beschikbaar.
V5: Is installatieondersteuning beschikbaar?
Ja, wereldwijde installatie- en inbedrijfstellingsdiensten worden aangeboden.
11. CTA (Call To Action)
Op zoek naar een geautomatiseerd oplossingsvoorbereidingssysteem met hoge capaciteit?
Neem contact met ons op voor een aangepast ontwerp en offerte.
